FBG stabiliseeritud pumbalaserid

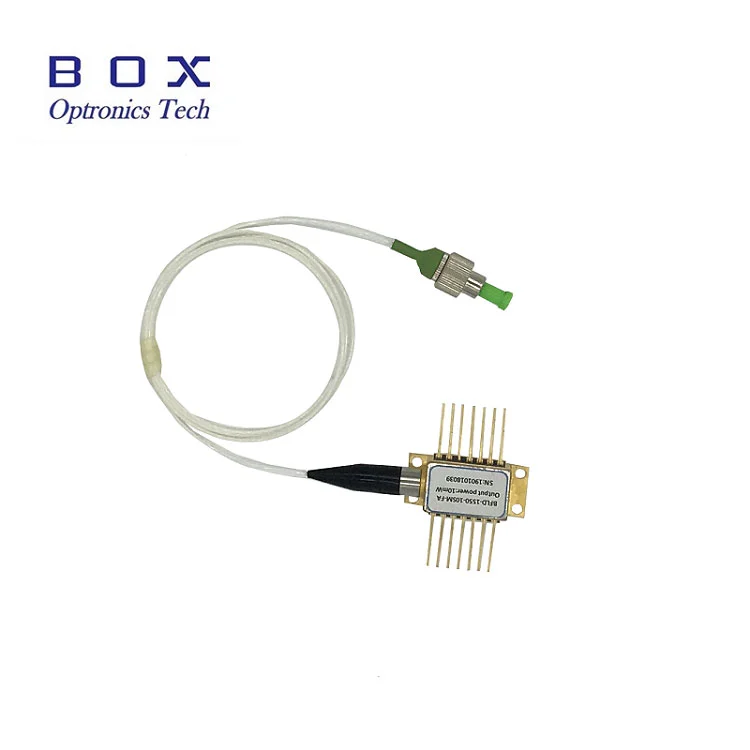

Box Optronics Fiber-Bragg-Grating FBG stabiliseeritud pumbalaserid on kompaktsed laserdioodid, mis on mõeldud kasutamiseks pumplaseritena. Liblikapakendid sisaldavad integreeritud termoelektrilist jahutit (TEC) ja termistorit. Musta ribaga tähistatud kiu piirkond sisaldab kiududesse söövitatud võre, mis toimib Braggi reflektorina, andes laserile tagasisidet. FBG stabiliseeritud disain annab väljundi, mida satelliidirežiimid spektraalselt laiendavad. FBG stabiliseeritud laser ei ole üks pikisuunaline laser; Kuigi see on sageduse osas stabiliseeritud, sisaldab võimenduskõver palju erinevaid režiime. Lisaks on need Braggi restid temperatuuri suhtes suhteliselt tundlikud (<0,02 nm/°C). Tuleb märkida, et SM-pigtailed laseri puhul võib kiu pingest põhjustatud kahesuunalisus muuta laserdioodi väljundspektrit. Kiu omaduste tõttu ei mõjuta see PM-patsiga lasereid. Seda on laialdaselt kasutatud DWDM-, EDFA- ja CATV-süsteemides.

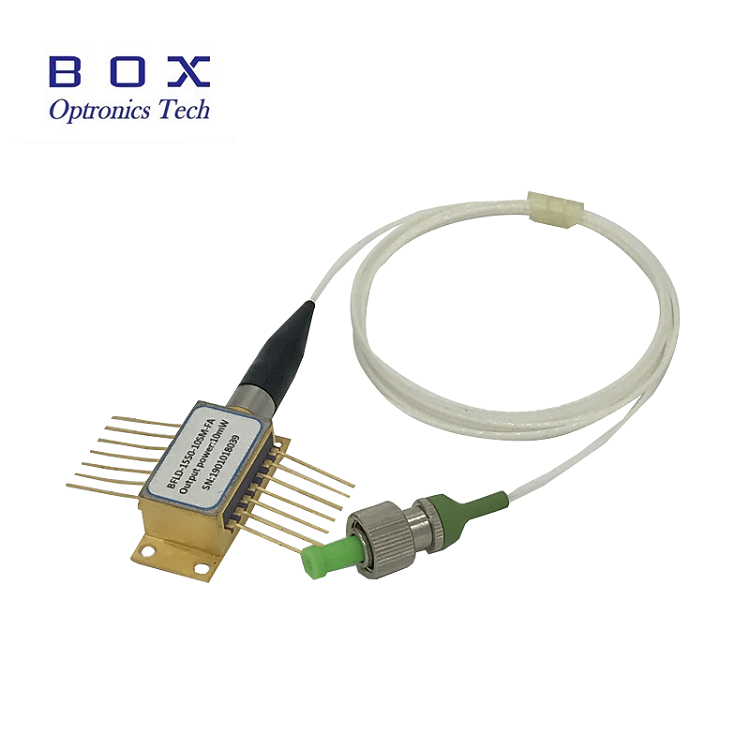

Box Optronics pakub FBG stabiliseeritud pumbalaserites palju valikuvõimalusi, meil on 974nm 976nm 200mW 400mW 600mW pump 14-PIN liblikaserdiood koos Hi1060 SM- või PM-kiuga. 976 nm FBG-laserid koos stabiliseeritud pumbaga 0 mW0. ühemoodiline kiudpats või 100–700 mW koos polarisatsiooni säilitava kiudpatsiga. Spektri ribalaiusega <1 nm sobivad need hästi erbiumiga legeeritud kiudude südamiku pumpamiseks, näiteks erbiumiga legeeritud kiudvõimendites, režiimilukuga ostsillaatorites ja CW laserites.

980 nm FBG stabiliseeritud pumbalaserid kasutavad tasapinnalist konstruktsiooni, mille kiip on alamkandjal. Suure võimsusega kiip on hermeetiliselt suletud epoksiidivaba ja vooluvaba 14-pin liblikas pakendis ning varustatud termistori, termoelektrilise jahuti ja monitori dioodiga. 980 nm pumbamoodul kasutab emissiooni lainepikkuse "lukustamiseks" FBG stabiliseerimist. See pakub müravaba kitsasriba spektrit isegi temperatuuri, ajami voolu ja optilise tagasiside muutuste korral. Lainepikkuse valik on saadaval rakenduste jaoks, mis nõuavad spektrijuhtimisel suurimat jõudlust ja suurimaid saadaolevaid võimsusi. See moodul vastab Telcordia GR-468-CORE nõuetele.
