Avastage Box Optronicsi 980 nm 10 kontaktiga miniliblikjahutusega pumba laserdioodmooduli võrratu jõudlus – teie parim lahendus suure võimsusega, stabiilse lainepikkusega pumpamiseks DWDM EDFA ja pikamaa CATV süsteemides. Täiustatud FBG stabiliseerimisega loodud hermeetiliselt suletud moodul lukustab emissiooni täpselt 974 nm või 976 nm juures, pakkudes kuni 600 mW paindevaba väljundit isegi muutuva temperatuuri ja ajamivoolu korral. Selle integreeritud TEC, termistor ja monitori diood tagavad erakordse jälgimisvea ja võimsuse stabiilsuse, samas kui epoksiidivaba 10-kontaktiline SM/PM-kiuga liblikpakett tagab usaldusväärse ja müravaba töö. See moodul, mis on loodud süsteemiintegraatoritele ja võrguinseneridele, kes nõuavad kompromissitut spektrijuhtimist ja suurimat saadaolevat võimsust, vähendab pumpade arvu, vähendab jahutuse keerukust ja pikendab võimendi eluiga. Trust Box Optronics Telcordia GR-468 vastavuse ja kohandatud lainepikkuse valiku jaoks – sest iga millivatt on teie järgmise põlvkonna optilistes võrkudes oluline. Tellige kohe, et täiustada oma infrastruktuuri tõestatud, välitingimustes kasutatava pumpamistehnoloogia abil, mis tagab ühtlase jõudluse vahemikus -20 °C kuni 75 °C.

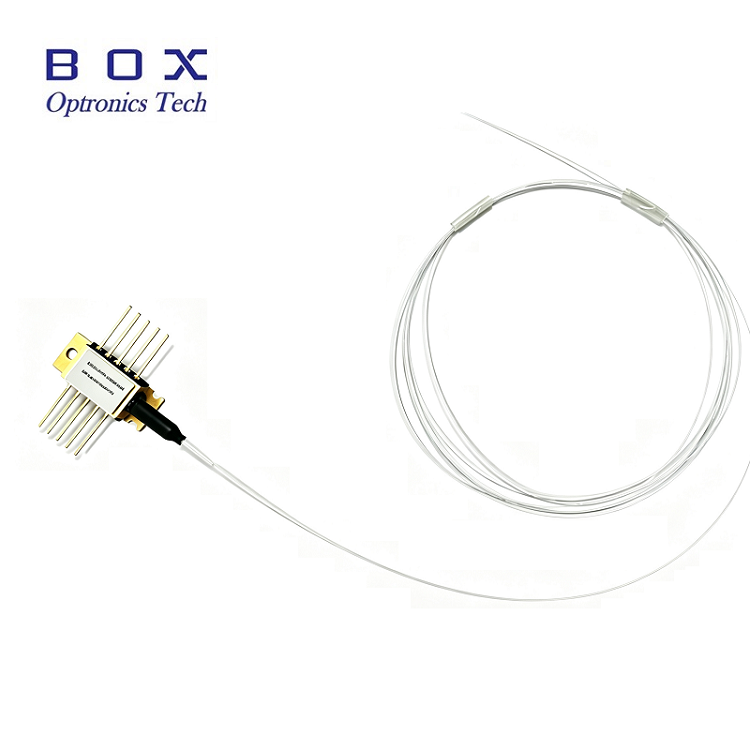

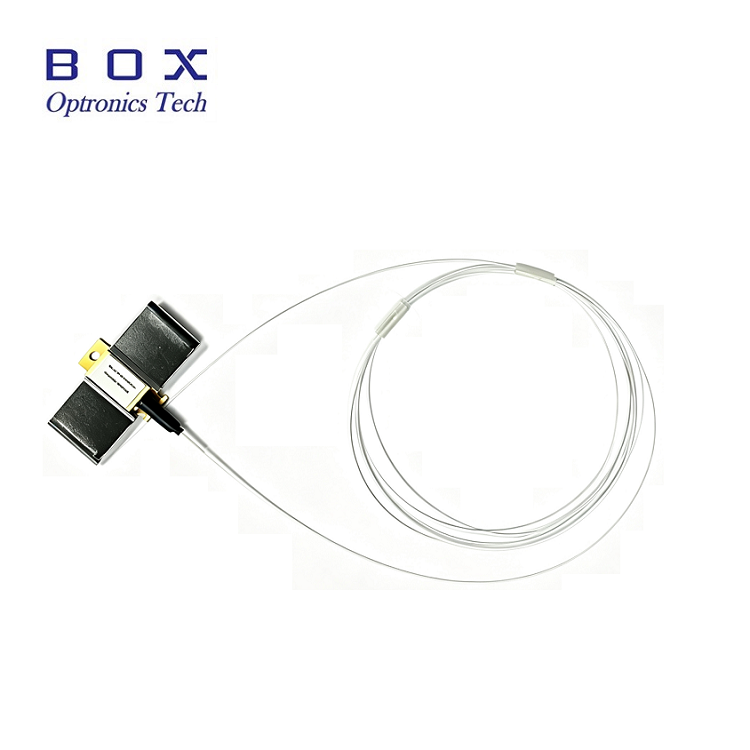

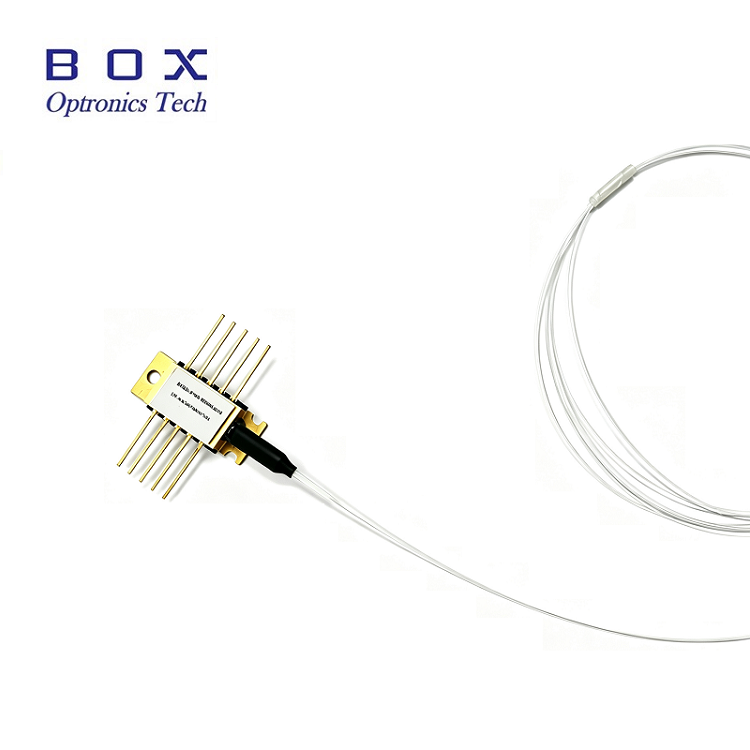

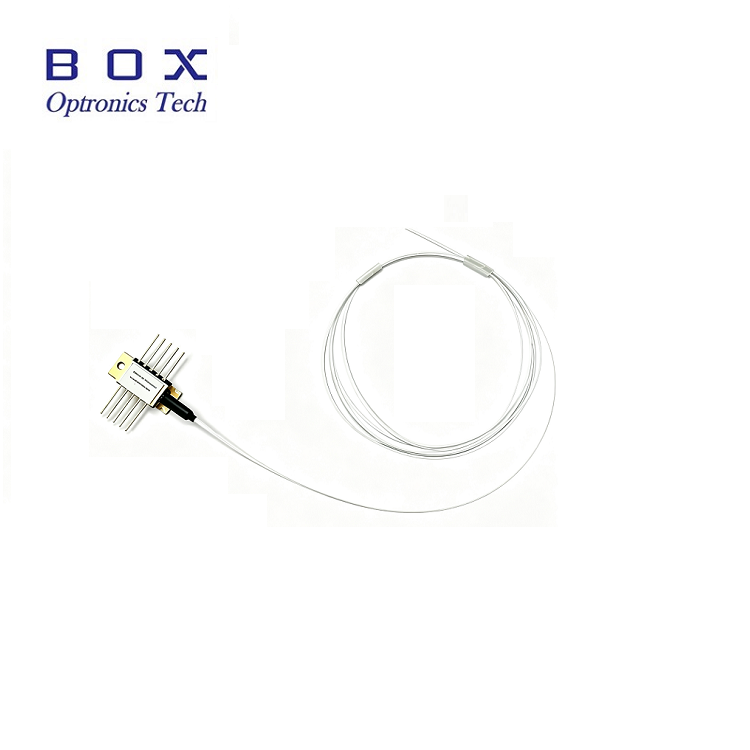

980 nm 10 kontaktiga miniliblikjahutusega pumba laserdioodmoodul on hermeetiliselt suletud epoksiidivaba ja voovaba 10 kontaktiga liblikas ning sisse on ehitatud termistor, termoelektriline jahuti ja monitori diood.
980 nm 10 kontaktiga mini-liblikjahutusega pumba laserdioodmoodul kasutab FBG-stabilisaatorit emissiooni lainepikkuse lukustamiseks. See pakkub müravaba kitsaribaspektrit isegi temperatuuri, ajami voolu ja optilise tagasiside muutumise korral. Lainepikkuse valik on saadaval rakenduste jaoks, mis nõuavad kõrgeimat jõudlust spektri juhtimisel ja suurimate saadaolevate võimsustega. See moodul vastab Telcord ia GR-468-CORE nõuetele.
Kinnitusvaba töövõimsus 400mW või 600mW;
10-PIN liblikapakett SM Hi1060 või PM980 kiuga;
Fiber Bragg resti stabiliseerimine, lainepikkuse valik saadaval;
Integreeritud termoelektriline jahuti, termistor ja monitori diood.
Tihe lainepikkusjaotusega multipleksimise (DWDM) erbiumiga legeeritud kiudvõimendid (EDFA);
Vähendatud pumpade arvuga EDFA arhitektuurid;
Väga pikamaa kaabeltelevisiooni (CATV) magistraalid ja väga suur sõlmede arv.
| Parameeter | Sümbol | Min. | Tüüp. | Max | Üksus | Märkmed |
| Töökorpuse temperatuur | TCASE | -20 | - | 75 | ℃ | - |
| Säilitustemperatuur | TSTG | -40 | - | 85 | ℃ | 2000 tundi |
| LD Edasivool | KUI | - | - | 1100 | mA | - |
| LD Pöördvool | IR | - | - | 10 | uA | - |
| LD Vastupidine pinge | VR | - | - | 2 | V | - |
| PD Edasivool | IPD | - | - | -10 | mA | - |
| PD Pöördpinge | VPD | - | - | 20 | V | - |
| TEC vool | ITEC | - | - | 2 | A | - |
| TEC pinge | VTEC | - | - | 3.0 | V | - |
| Kiudude painderaadius | - | 30 | - | - | mm | - |
| Suhteline õhuniiskus | RH | 0 | - | 95% | - | Mitte kondenseeruv |
| Plii jootmise aeg | - | - | - | 10 | Teiseks | 260 ℃ |
| Kiu aksiaalne tõmbejõud | - | - | - | 5 | N | - |
| Kiu poolne tõmbejõud | - | - | - | 2.5 | N | - |
| Parameetrid | Sümbol | Min. | Tüüp. | Max | Üksus | Märkmed |
| LD lävivool | ITH | 90 | 110 | mA | CW | |
| Väljundvõimsus | PF | 400 | mW | Kui(BOL)<900mA | ||
| 600 | Kui(BOL)<1000mA | |||||
| LD Edasivool | KUI | 1200 | mA | PF = nimivõimsus | ||
| Kink vaba jõud | PKINK | 700 | mW | >= 1,2*nimivõimsus | ||
| Kinnitusvaba vool | IKINK | >= 1,2*If(BOL) | mA | [1] | ||
| LD Edasipinge | VF | 2.5 | V | PF = nimivõimsus | ||
| Kesklainepikkus | λC | 973 | 974 | 975 | nm | Peak, PF = nimivõimsus |
| 975 | 976 | 977 | ||||
| Tipplainepikkuse pööramine | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Spektri laius | △λ | 2 | nm | RMS@-13dB | ||
| Spektri stabiilsus | -0,5 | 0.5 | nm | PF = nimivõimsus, t = 60 s | ||
| Jälgige reageerimisvõimet | IM/PF | 1 | 20 | uA/mW | VPD = 5 V, PF = nimivõimsus | |
| Jälgige reageerimisvõime stabiilsust | 20% | @Kõik töötemperatuurid | ||||
| Jälgige pimedat voolu | ID | 50 | nA | VPD=5V | ||
| TEC vool | ITEC | 1.5 | A | TCASE = 75 ℃ | ||
| TEC pinge | VTEC | 3.0 | V | TCASE = 75 ℃ | ||
| TEC Modulaalne energiatarve | P | 5 | W | TCASE = 75 ℃ | ||
| Võimsuse stabiilsus >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Tipust tippu, t = 60 s, DC kuni 50 kHz diskreetimine, TC = 25 ℃ | |||
| Jälgimisviga | TE | -0,5 | 0.5 | dB | TC=-5 ~ 75 ℃, viidatud [2] | |
| Termistori takistus | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistori B konstant | BTH | 3900 | k | TSTG = 25 ℃ | ||
Märkused:
[1] Kinnitusvool on defineeritud kui vool, mille valguse ja voolu langus(dL/dI) lineaarsest sobivusest on suurem kui +/-50%, Pkink>= 1,2*nimivõimsus,Ikink>=If(BOL)*1,2
[2] Jälgimisviga määratletakse antud korpuse temperatuuril, see on kiu võimsuse muutus konstantse monitori voolu juures, võrreldes 25 ℃ juures mõõdetud väärtusega.

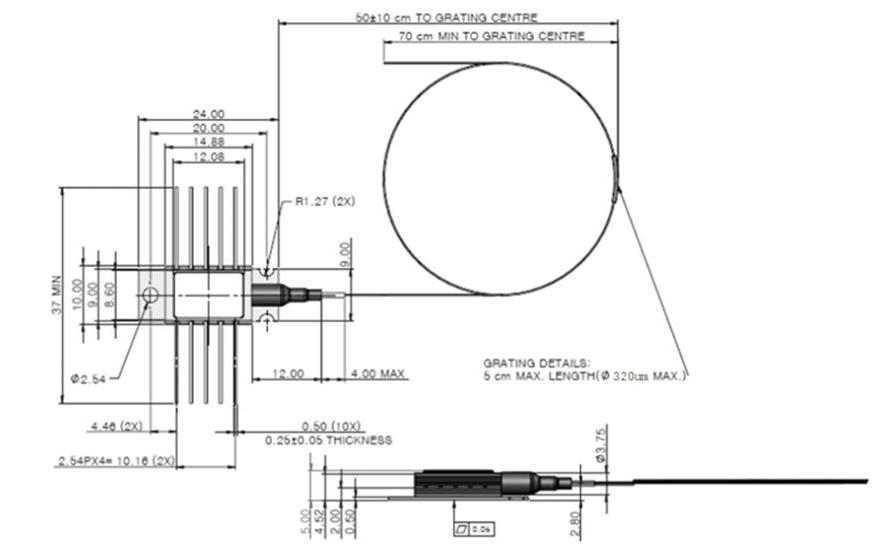

| Parameetrid | Kirjeldus |
| Kiu tüüp | Hi1060 või PM980 kiud |
| Patsi tüüp | Paljas kiud |
| Patsi pikkus | 2,0±0,2 m |
| Ühenduse tüüp | Ilma |
| PIN-kood | Kirjeldus | PIN-kood | Kirjeldus |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistor | 9 | Case Ground |
| 3 | PDAnode | 8 | NC |
| 4 | PD katood | 7 | LD katood |
| 5 | Termistor | 6 | LD anood |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Lainepikkus | Väljundvõimsus | Kiu tüüp | pakett | Ühenduse tüüp | Lahtine toru |
| PumpLaser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM : ühe režiimiga PM : polarisatsiooni säilitamine | -H: 10 PINNull: 14 PIN | FA : FC/APCSA : SC/APCN0: Null | Null: tühi kiud 1: lahtine toru |
