980Nm pumba laseriga kasutab alamkandja tasapinnalist konstruktsiooni. Suure võimsusega kiip on hermeetiliselt suletud epoksüvaba ja fluksivaba 14-kontaktilise liblikapaketiga ning varustatud termistori, termoelektrilise jahuti ja monitori dioodiga. 980NM pumba laseriga kasutab heitkoguste lainepikkust "lukustada" FBG stabiliseerimist. See pakub müravaba kitsa riba spektrit, isegi temperatuuri, ajami voolu ja optilise tagasiside korral. See on valgusallikas optilistes sidevõrkudes kasutatava kiu võimendi jaoks. Peamised optiliste kiudumisvõimendite tüübid on EDFA ja FRA.

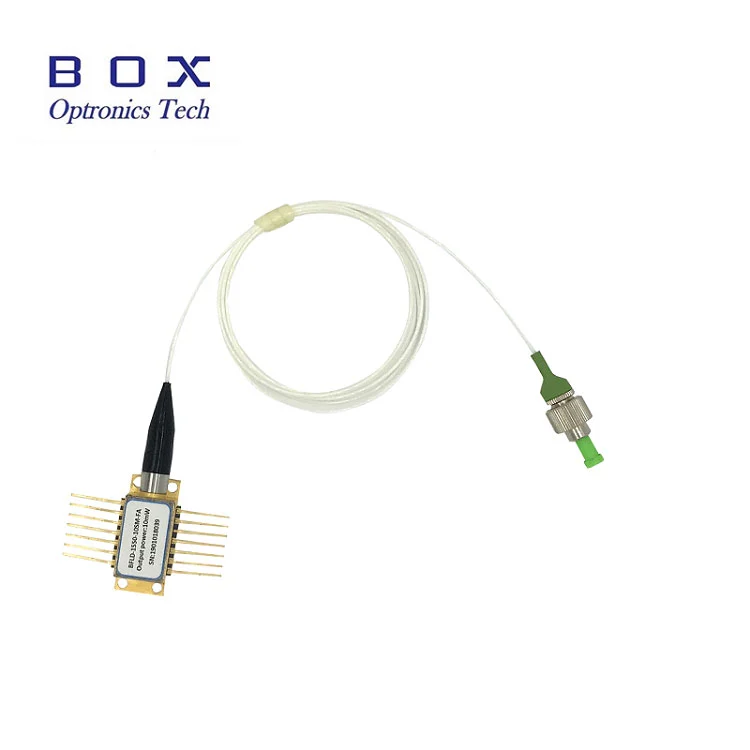

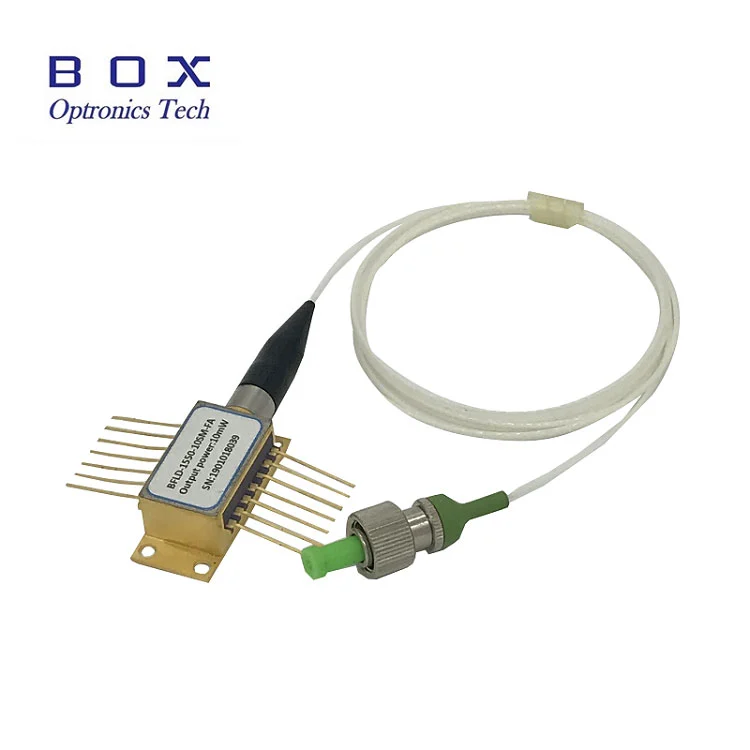

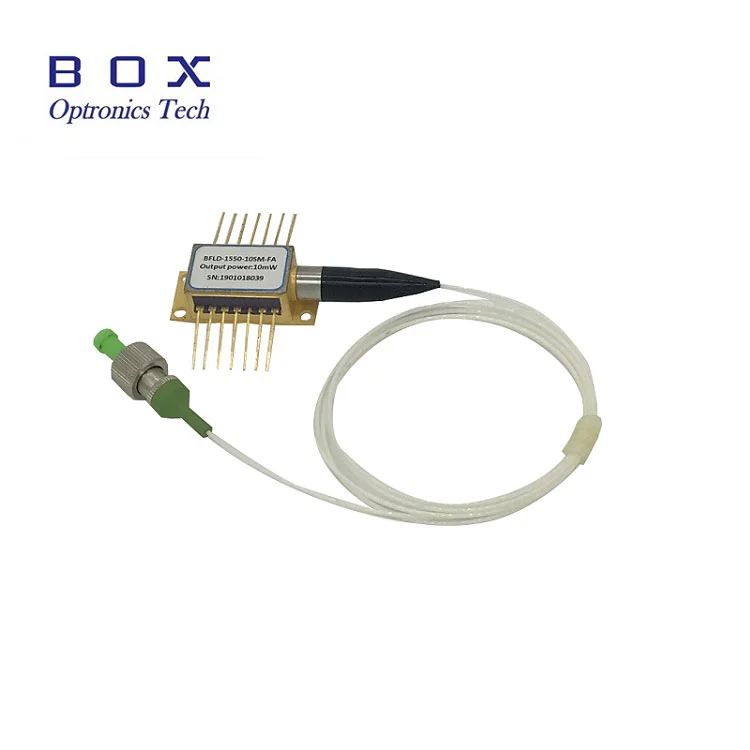

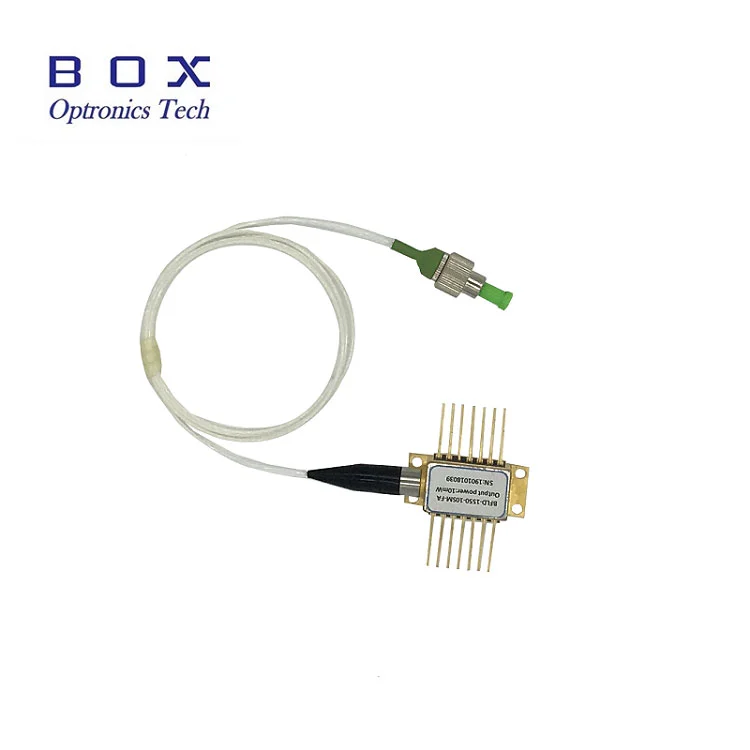

976Nm 700MW Pump Laser Diode riiv asub lainepikkuse stabiliseerimiseks HI1060 kiudainega. See 14pin BTF -laserdiood on saadaval koos Kink -tasuta väljundvõimsusega kuni 700MW. Maksimaalne LD edasi vool on <1200mA. Saadaval on selle pistikpurk 900UM -i lahtise toruga või ainult paljas kiudainega.
● Kinkivaba töövõimsus kuni 700MW;
● epoksüvaba ja FLUX-vaba 14-kontaktiline liblikapakett SM-kiuga;
● kiudude bragg -ristide stabiliseerimine;
● Saadaval lainepikkuse valik;
● Integreeritud termoelektriline jahuti, termistor ja monitori diood.
● tihe lainepikkusega jagunemise multipleksimine (DWDM) Erbium legeeritud kiudude võimendid (EDFA);
● vähendatud pumbaarvestusega EDFA arhitektuurid;
● Väga pikamaa kaabeltelevisioon (CATV) pagasiruumid ja väga kõrge sõlmede arvu jaotus.
| Parameeter | Sümbol | Min. | Tüüp. | Max. | Ühik | Märkused |
| LD läve vool | Ith | - | 60 | 100 | maal | CW |
| Väljundvõimsus | Pf | - | - | 700 | MW | If (bol) <1000mA |
| LD edasi vool | Kui | - | 1100 | 1200 | maal | Pf = nimivõimsus |
| Kink vaba jõud | Pkink | 450 | - | - | MW | > = 1,2*nimivõimsus |
| Kink tasuta vool | Ikink | > = 1,2*kui (bol) | maal | [1] | ||
| LD edasiliikumine | Vf | - | - | 2.5 | V | Pf = nimivõimsus |
| Kesklainepikkus | LC | 973 | 974 | 975 | nm | Tipp, pf = nimivõimsus |
| LC | 975 | 976 | 977 | |||
| Maksimaalse lainepikkuse pööramine | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG temp. |
| Spektri laius | △ λ | - | - | 1 | nm | Rms@-13db |
| Spektri stabiilsus | -0,5 | - | 0.5 | nm | Pf = nimivõimsus, t = 60s | |
| Jälgimine | Vaktsineerimine | - | 8 | 20 | oli / mw | VPD = 5 V, pf = nimivõimsus |
| Jälgige reageerimise stabiilsust | - | - | 20% | - | @Töötemperatuur | |
| Monitori tumevool | Isikutunnistus | - | - | 50 | na | VPD = 5 V |
| TEC vool | Itec | - | - | 2 | A | TCase = 75 ℃ |
| TEC pinge | Vtec | - | - | 3.5 | V | TCase = 75 ℃ |
| TEC MODULINE ELEKTORINGUD | P | - | - | 5 | W | TCase = 75 ℃ |
| Võimsuse stabiilsus> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
db | Tipp-tipus, t = 60s, alalisvool kuni 50 kHz proovivõtmine, TC = 25 ℃ |
| Jälgimisviga | Selle | -0,5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, viidatud [2] |
| Termistori vastupidavus | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor b konstant | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Kõiki tooteid on enne saatmist testitud;
Kõigil toodetel on 1-3-aastane garantii. (Pärast kvaliteeditagatise perioodi hakkas nõuetekohane hooldusteenuse tasu.)
Hindame teie ettevõtet ja pakume kohe 7 -päevast tagastamise poliitikat. (7 päeva pärast esemete saamist);
Kui meie poest ostetud esemed ei ole täiusliku kvaliteediga, see tähendab, et nad ei tööta elektrooniliselt tootjate spetsifikatsioonidega, tagastage need lihtsalt meie juurde asendamiseks või tagasimaksmiseks;
Kui esemed on puudulikud, teavitage meid 3 päeva jooksul pärast kohaletoimetamist;
Tagastamise või asendamise saamiseks tuleb kõik esemed esialgses seisukorras tagastada;
Ostja vastutab kõigi tekkinud saatmiskulude eest.
K: Millise pistikutüüpi saan valida?
V: FC/ APC; SC/ APC; ilma pistikuta ...
K: Kas lahtine toru on saadaval?
V: Kasti optroonika võib pakkuda 900UM -i lahtist toru, et kaitsta pistikud.
