Kiudoptiline jaotur, tuntud ka kui optiline jaotur, on passiivne optiline seade, mida kasutatakse FTTH (Fiber to the Home) süsteemides, et jagada üks kiudoptiline signaal kaheks või enamaks väljundoptiliseks signaaliks vastavalt etteantud suhtele. Näiteks 1x4 optiline jaotur jaotab optilise signaali ühest kiust neljale kiule kindlas vahekorras. Erinevalt WDM-süsteemi lainepikkusjaotusega multiplekserist (WDM), mis eraldab erineva lainepikkusega optilised signaalid vastavateks lainepikkusega kanaliteks, jaotab optiline jaotur kogu optilise signaali edastamiseks mitme kanali vahel.

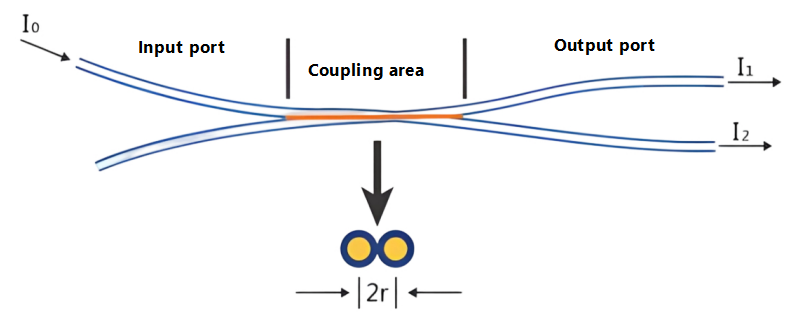

Optiliste signaalide edastamisel ühemoodilises kius ei koondu valguse energia täielikult kiu südamikusse; väike kogus levib läbi katte südamiku lähedal. Teisisõnu, kui kahe kiu südamikud on piisavalt lähedal, võib ühes kius leviva valguse režiimiväli siseneda teise, võimaldades mõlemas kius optilist signaali uuesti tugevdada. Uus jaotus.
Optilised jaoturid võib nende tööpõhimõtte järgi liigitada kahte tüüpi: tasapinnalised lainejuhid (PLC) ja sulatatud bikoonilised koonilised (FBT) optilised jaoturid; pordi konfiguratsiooni järgi saab need liigitada: X-tüüpi (2x2) sidurid, Y-tüüpi (1x2) sidurid, täht (NxN, N>2) sidurid, puu (1xN, N>2) sidurid jne; jagunemissuhte järgi võib neid liigitada ebaühtlaseks ja ühtlaseks lõhenemiseks; teine klassifitseerimismeetod põhineb ühemoodilisel (1310 nm) ja mitmemoodilisel (850 nm).

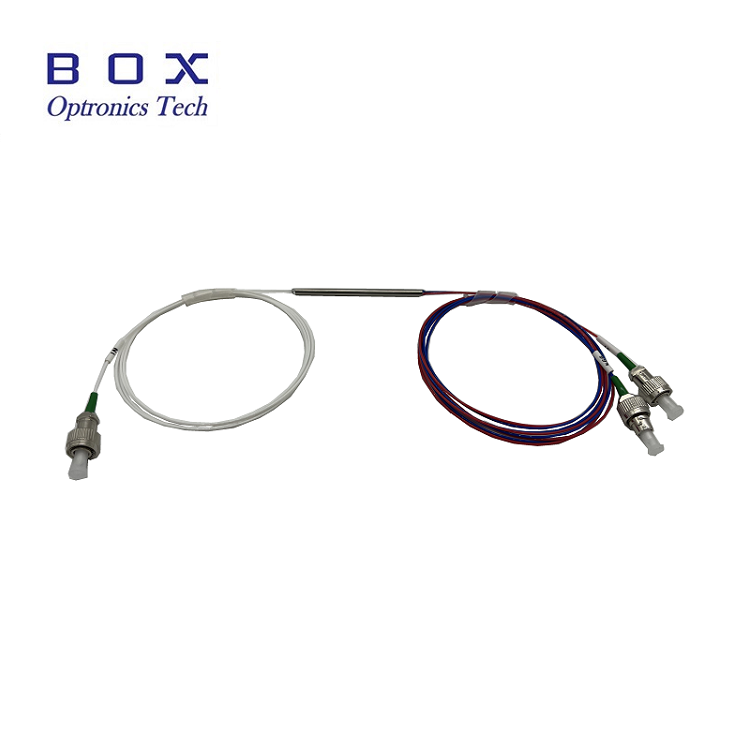

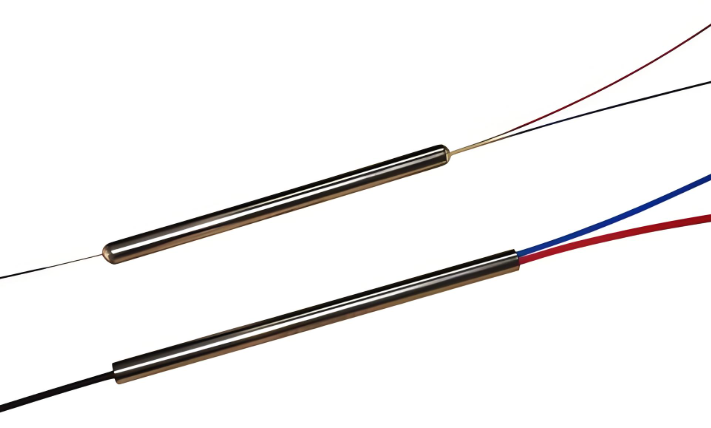

FBT optiline splitter... Ahel on valmistatud traditsioonilise koonusühenduse protsessi abil. Kaks või enam optilist kiudu, mille kate on eemaldatud, kimputakse kokku ja sulatatakse seejärel kõrgel temperatuuril koonusmasinas, venitades samal ajal mõlemale küljele. Jagamissuhet jälgitakse reaalajas. Kui soovitud poolitussuhe on saavutatud, lõpeb sulamis- ja venitusprotsess. Üks ots hoiab sisendiks ühte kiudu (ülejäänud on ära lõigatud), teine ots aga toimib mitme väljundi terminalina. Kiudude keerdumise nurga ja venituse pikkuse reguleerimisel on võimalik saada erinevaid poolitussuhteid. Lõpuks kõvendatakse kitsenev osa liimiga kvartsalusele ja sisestatakse roostevabast terasest torusse.

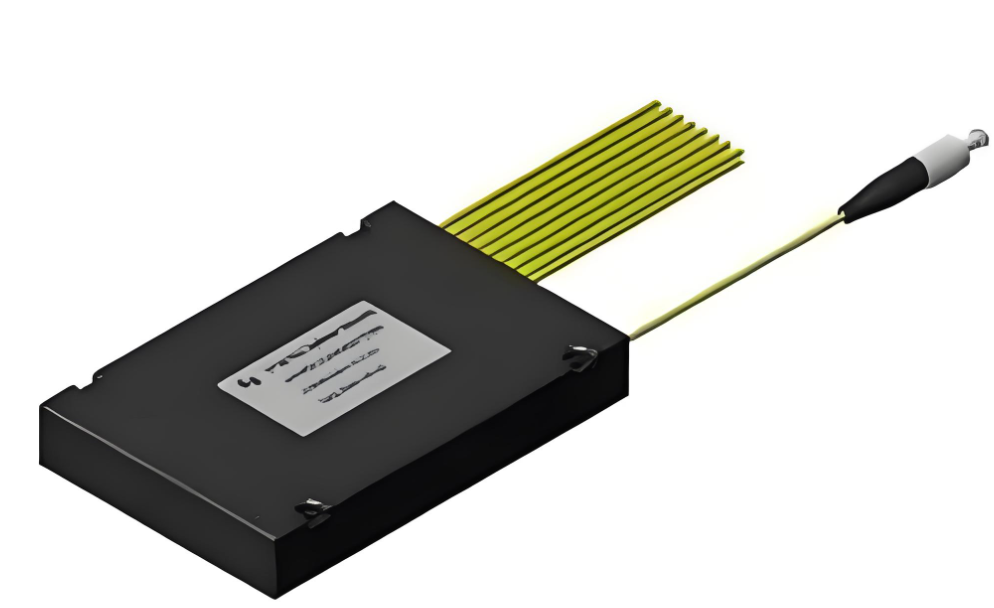

PLC Plane Wave PLC (Planar Lightwave Circuit) optilised jaoturid on integreeritud lainejuhiga optilised võimsusjaotusseadmed, mis põhinevad kvartssubstraatidel ja on valmistatud pooljuhtprotsesse (fotolitograafia, söövitus, arendus jne) kasutades. PLC-jaoturid jagavad ühest optilisest kiust optilised signaalid mitmeks optiliseks kiuks, saavutades optilise energia ühtlase jaotuse. Optilise lainejuhi massiiv asub kiibi ülemisel pinnal, integreerides kiibile poolitusfunktsiooni; seejärel ühendatakse mitme kanaliga kiudude massiivid kiibi mõlemas otsas sisend- ja väljundotstega ning kapseldatakse.
FBT VS PLC FBT koonusjaoturite peamised eelised on lihtne tooraine kasutamine, suhteliselt madal hind ning vähem nõudlikud seadmed ja protsessinõuded. Jaotussuhet saab vastavalt vajadusele reaalajas jälgida, võimaldades valmistada ebavõrdseid jagajaid. Puudused on järgmised: praegu suudab küps kitsenev tehnoloogia toota ainult kuni 1x4 jaoturid. Seadmete puhul, mis on suuremad kui 1x4, ühendatakse mitu 1x2 seadet kokku ja pakitakse seejärel jaoturi korpusesse. FBT jaoturid toetavad ainult kolme lainepikkust: 850 nm, 1310 nm ja 1550 nm, mistõttu need ei ühildu teiste lainepikkustega.
PLC-jaoturite tooteomadused on järgmised: kadu ei ole optilise lainepikkuse suhtes tundlik, vastab erinevate lainepikkuste (1260–1650 nm) ülekandenõuetele; ühtlane poolitamine, signaalide jaotamine kasutajatele võrdselt; kompaktne struktuur ja väike suurus; üks ühik... Seadmel on suur arv jaotuskanaleid, ulatudes üle 64: suurem kulu kanali kohta ja mida rohkem kanaleid, seda suurem on kulueelis. Puuduseks on selle kõrgem hind võrreldes sulatatud bikooniliste koonusjagajatega, eriti madala kanaliga jaoturites.
PLC optiline jaotur koosneb kolmest osast: optilise jaoturi kiibist ja mõlemas otsas ühendatud fiiberoptilistest massiividest. Need kolm komponenti peavad olema täpselt joondatud; nende disain ja kokkupanek mängivad PLC-jaoturi stabiilsuses üliolulist rolli. Kiip kasutab pooljuhttehnoloogiat jaoturi lainejuhi kasvatamiseks kvartssubstraadile. Kiibil on üks sisend ja N väljundlainejuhti. Seejärel ühendatakse kiibi mõlema otsaga sisend- ja väljundkiudoptilised massiivid ning ühe sisendi ja N väljundiga optilise jaoturi moodustamiseks paigaldatakse ümbris.
PLC Splitteri kiipe saab kujundada 1xN ja 2xN kujul, kus N on tavaliselt 2 kordne, näiteks 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; ja ebaühtlaselt jaotunud jaoturid, nagu 1x3, 1x5, 1x9 jne. Seoses nõudluse kasvuga FTTR (Fiber to the Room) järele muutub ebaühtlaselt jaotatud toitejaoturite kasutamine üha laiemaks ja tootmisprotsess muutub keerukamaks. PLC optiliste splitteri kiipide eelised on madalad kulud, kõrge töökindlus, suur paindlikkus ja mastaapsus, mistõttu need sobivad eriti hästi erinevate rakenduste jaoks, nagu ülekandesüsteemid, võrgu integreerimine, lairibajuurdepääs, fiiberoptiline side ja multimeediumiteenused.
Polarisatsiooni säilitav PLC-jaotur Polarisatsiooni säilitav PLC-jaotur realiseerib peamiselt... Säilitades polarisatsioonioleku, jagatakse sisendvõimsus ühtlaselt, kasutades sisendina ühekanalilist polarisatsiooni säilitavat kiu massiivi ja väljundina mitmekanalilist polarisatsiooni säilitavat kiu massiivi. Kiudu eralduva lineaarse polarimeetrilise laine polarisatsioon jääb levimise ajal muutumatuks ning polarisatsioonirežiimide vahel on ristsidumist vähe või üldse mitte, saavutades nii polarisatsiooni säilitava sidestuse ja kiire lõhenemise. Tavaliselt kasutatakse PANDA kiudu. PLC optilisi jaotureid kasutatakse peamiselt erirakendustes, mis nõuavad polarisatsiooni hooldust, nagu fiiberoptilised andursüsteemid või koherentne side.
Optilisi splittereid mõjutavad jõudlusnäitajad hõlmavad üldiselt järgmist:
Sisestamise kadu Sisestamise kadu (IL):Sisestamiskadu viitab optilise võimsuse vähenemisele määratud väljundpordis võrreldes kogu optilise sisendvõimsusega PLC-jaoturi töölainepikkusel. Lihtsamalt öeldes on see iga väljundi dB kaotus sisendi suhtes. Üldiselt, mida väiksem on sisestuskadu, seda parem on jaoturi jõudlus.
Tagastuskahju:Tagastuskadu viitab peegeldunud valguse (sisendisse pidevalt edastatava hajutatud valguse) ja fiiberoptilise ühenduse sisendvalguse suhtele detsibellides. Suurem tagasivoolukadu on parem, et vähendada peegeldunud valguse mõju valgusallikale ja süsteemile.
Suunavus:Suunavus viitab mittesissepritsetava valguse otsa optilise väljundvõimsuse ja sissepritsevalguse võimsuse (mõõdetud lainepikkus) suhtele PLC-jaoturi samal küljel normaalse töö ajal.
Polarisatsioonist sõltuv kadu:Polarisatsioonist sõltuv kadu viitab väljundoptilise võimsuse maksimaalsele muutusele PLC-jaoturi igas väljundpordis, kui edastatava optilise signaali polarisatsiooni olek muutub kogu polarisatsiooni oleku jooksul.
Isolatsioon:Isolatsioon viitab fiiberoptilise splitteri võimele eraldada optilised signaalid antud optilisest teest teistel optilistel radadel.
