Optilise side valdkonnas mängib asendamatut rolli muutuv optiline summuti (VOA). Optilise võimsuse reguleerimise põhikomponendina ei taga VOA mitte ainult optiliste signaalide stabiilset edastamist, vaid parandab ka süsteemi üldist jõudlust.
Muutuva optiline atenuaator on passiivne optiline seade, mis on loodud optilise võimsuse kontrollitava sumbumise saavutamiseks. See reguleerib täpselt optiliste signaalide energiat, et see vastaks erinevate rakendusstsenaariumide nõuetele. VOA-d jagunevad peamiselt kahte kategooriasse: mehaanilised muutuvad optilised summutid (MVOA) ja elektrilised muutuvad optilised summutid (EVOA). MVOA-d realiseerivad optilise võimsuse nõrgenemise käsitsi reguleerimise teel, samas kui EVOA-d muudavad sumbumise taset, rakendades elektrilisi signaale, pakkudes ülimat reguleerimistäpsust ja paindlikkust.
VOA-d kasutavad laia valikut töömehhanisme, sealhulgas mehaanilisi, magneto-optilisi, vedelkristall-, MEMS-i (mikroelektromehaaniline süsteem), termo-optilisi ja akusto-optilisi tüüpe.
1. Mehaaniline tüüp: valguse tee optilist võimsust reguleeritakse liikuvate valgust blokeerivate komponentide (nt lehed või koonused) abil. Sellel disainil on lihtne struktuur, kuid suhteliselt madal reguleerimistäpsus ja paindlikkus.
2. Magnetoptiline tüüp: Valguse sumbumine saavutatakse magnetvälja mõjul ainete optiliste omaduste muutuste, nimelt magnetooptilise pöörlemise efekti võimendamisega. See tüüp tagab suure täpsuse ja stabiilsuse, kuid selle hind on kõrgem.
3. Vedelkristalli tüüp: Vedelkristallide murdumisnäitaja anisotroopiast tuleneva kaksikmurdumisefekti alusel rakendatakse vedelkristalli molekulide ümberorienteerimiseks välist elektrivälja, häälestades seeläbi valguse läbilaskvust. Vedelkristall-VOA-del on kiire reageerimiskiirus ja lai sumbumisvahemik.
4. MEMS-i tüüp: mikroelektro-mehaanilise tehnoloogiaga valmistatud mikropeeglid kallutatakse elektrostaatilise jõu abil, et reguleerida peegeldunud valguse intensiivsust. MEMS VOA-sid iseloomustavad väiksus, kerge kaal ja kõrge integreerituse tase.
5. Termooptiline tüüp: sumbumise tasemeid moduleeritakse materjali optiliste omaduste (nt murdumisnäitaja) muutuste kaudu temperatuuriväljade all. Termooptilistel VOA-del on lihtne struktuur ja madal hind, kuid neil on aeglane reageerimiskiirus.
6. Akusto-optiline tüüp: Ultrahelilained tekitavad perioodilist pinget akusto-optiliste kristallide sees, põhjustades valguskiirte moduleerimiseks perioodilisi murdumisnäitaja kõikumisi. Akusto-optilised VOA-d pakuvad kiiret häälestuskiirust ja suurepärast stabiilsust.
VOA-sid kasutatakse laialdaselt optilises sides, kiudoptilises anduris, optilistes instrumentides ja muudes valdkondades.
1. Optiline side: tasakaalustage optiliste signaalide intensiivsus erinevates kanalites, et säilitada ühtlane signaali kvaliteet; reguleerige optilise signaali võimsust, et kohaneda erinevate edastuskauguste ja vastuvõtja spetsifikatsioonidega.
2. Fiiberoptiline andur: simuleerige optilise signaali intensiivsust erinevates keskkonnatingimustes, et testida ja kontrollida süsteemi jõudlust ja töökindlust.
3. Optilised instrumendid: kasutatakse laserseadmetes, footoniloendurites, spektromeetrites, optilistes mikroskoopides ja muudes seadmetes, et kontrollida optilise signaali intensiivsust ja voogu täpsete mõõtmistulemuste saavutamiseks.
| Üksused | Parameetrid | Üksus |
|---|---|---|
| Töölainepikkuse vahemik | O-riba /C-riba/L-riba/Täisriba/muud | nm |
| Summutuse tüüp | Hele või tume | - |
| Summutuse vahemik | ≥15/20/30/40 | dB |
| Sisestamise kaotus | ≤0,7 | dB |
| Sumbumise eraldusvõime | Pidev | dB |
| Tagastamise kaotus | ≥45 | dB |
| Kiu tüüp | SMF-28e | - |
| Reageerimisaeg (10–90% optiline võimsus) | ≤5 | ms |
| Sõidupinge | 5/6,5 | V |
| Sõidujõud | ≤5 | mW |
| Polarisatsioonist sõltuv kadu | ≤0.2@10dB , ≤0.5 @<20dB att. | dB |
| Lainepikkusest sõltuv kadu | ≤0,6 @ 10dB , ≤1,0 @<20dB üle 20 nm ulatuse | dB |
| Maksimaalne optiline võimsus | ≤500 | mW |
| Töötemperatuur | -0~+70 | °C |
| Säilitustemperatuur | -40~+85 | °C |
| Ühenduse tüüp | Kohandatud | - |

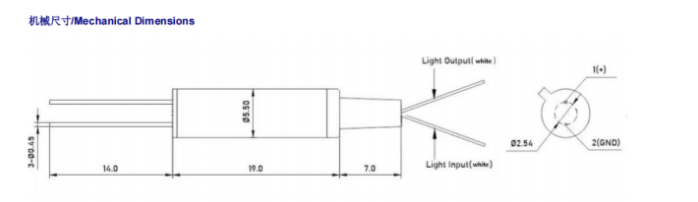

| Pakendi suurus | Φ5,5xL19 | mm |
| Parameeter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tüüp (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Lainepikkus (nm) | 1310±50 | 1550±50 | 1260-1650 | 850/1310±40 |
| Summutuse vahemik (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Algne kadu (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Tootluskadu (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Kiu tüüp | SMF-28e | SMF-28e | SMF-28e | 50/125 või 62,5/125 mm |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

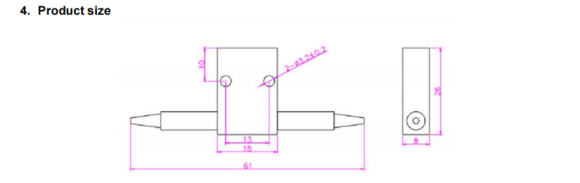

| Mõõtmed (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Töötemperatuur (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Säilitustemperatuur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
