Millised on 1. järgu Ramani võimendi ja 2. järgu Ramani võimendi põhimõtted ja erinevused?

1STT-järgu Ramani hajumise põhimõte:

1. astme Ramani spektroskoopia kasutab stimuleeritud Ramani hajumist ränidioksiidi optilistes kiududes. 140 nm pumba tuli võimendab otse C-riba signaali valgust (1530-1565 nm). Pumba tuli vibreerib ja hajub kiudainetes, viies energia signaali valguse sagedusele.

2. astme Ramani hajumise põhimõte.13xx nm pumbatalalisatakse olemasolevale pumbatalale. 13xx nm pumbatala võimendab kõigepealt 14xx nm pumba tala, mis seejärel võimendab C-riba signaali valgust. See kahekordse Ramani hajumise tehnika pakub palju eeliseid ja sobib keerukate süsteemide jaoks, millel on pikad vahemaad või kõrge lainepikkusega eraldumistihedus.

Võrdlus: pumbaallikate arv. Esimese järgu Ramani spektroskoopia korral kasutatakse ainult ühte pumba allikat. C-riba signaali (14xx nm) genereerimiseks on vaja siiski kahte teise astme valgusallikat (130xx nm + 14xx nm).

Võimendusmehhanism

Esimese järgu võimendid võimendavad otseselt optilisi signaale, samal ajal kui teise järgu võimendid suurendavad võimendust vahepealse võimenduse kaudu, pakkudes laiemat ribalaiust ja suuremat võimendamise efektiivsust.

Rakendused

Esimese järgu võimendid sobivad lühikese käigukasti jaoks, samal ajal kui teise järgu võimendid sobivad ideaalselt pikamaaülekandesüsteemide või suure tihedusega lainepikkusega multipleksimissüsteemide jaoks (näiteks 96 lainepikkusega süsteemid).

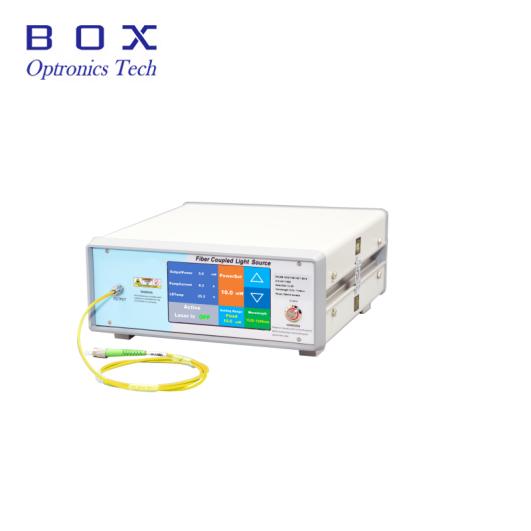

Box Optronics pakub 1. astme Ramani võimendeid, mis kasutavad C-riba või C+L-riba valguse võimendamiseks Ramani pumba allikaid 14xx NM lasereid, kompenseerides tõhusalt optilise signaali sumbumist pikamaakiudude ülekande ajal. Samuti pakub ettevõte 2. järgu levitatud Ramani võimendeid
