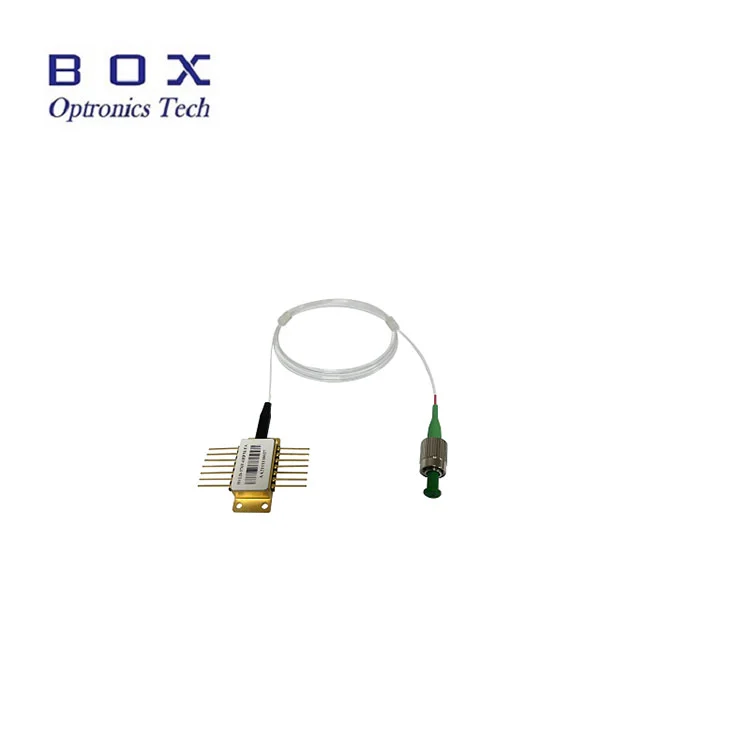

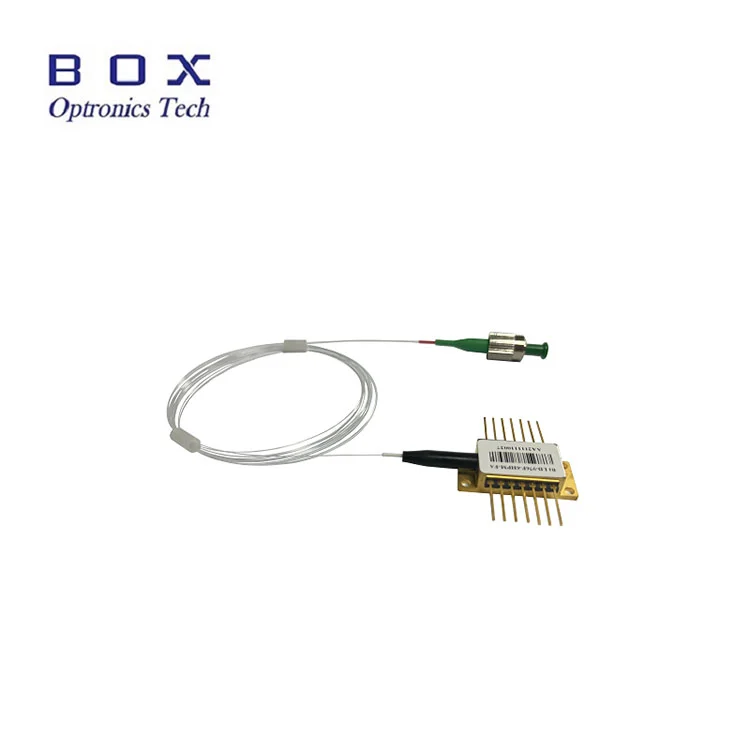

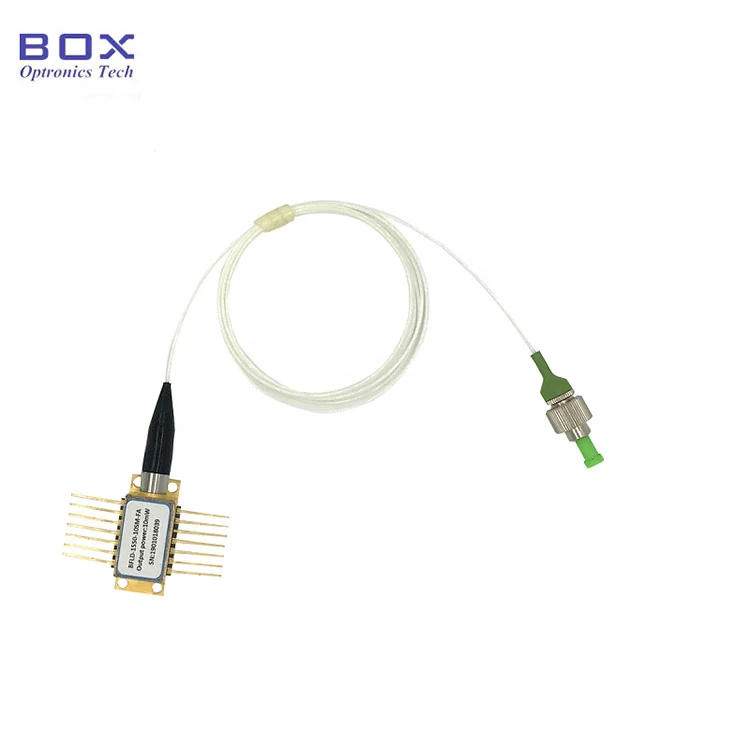

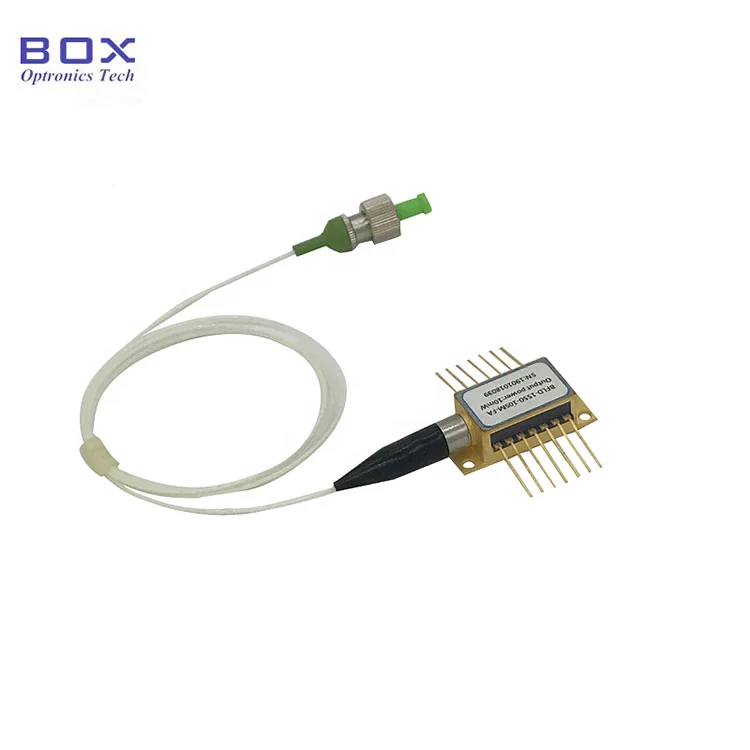

Suure võimsusega 1653,7 nm lasermoodul kasutab tasapinnalist konstruktsiooni alamkandjal oleva kiibiga. Suure võimsusega kiip on hermeetiliselt suletud epoksiidivaba ja vooluvaba 14-pin liblikas pakendis ning varustatud termistori, termoelektrilise jahuti ja monitori dioodiga, et tagada laseri kõrge kvaliteet. 1653 nm 40 mW BTF laserdiood metaangaasi tuvastamiseks on Telcordia GR-468 kvalifitseeritud ja vastab RoHS direktiividele.
Suure võimsusega 1653,7 nm lasermoodul kasutab tasapinnalist konstruktsiooni alamkandjal oleva kiibiga. Suure võimsusega kiip on hermeetiliselt suletud epoksiidivaba ja vooluvaba 14-pin liblikas pakendis ning varustatud termistori, termoelektrilise jahuti ja monitori dioodiga, et tagada laseri kõrge kvaliteet. Meie lasertooted on Telcordia GR-468 kvalifitseeritud ja vastavad RoHS direktiividele.

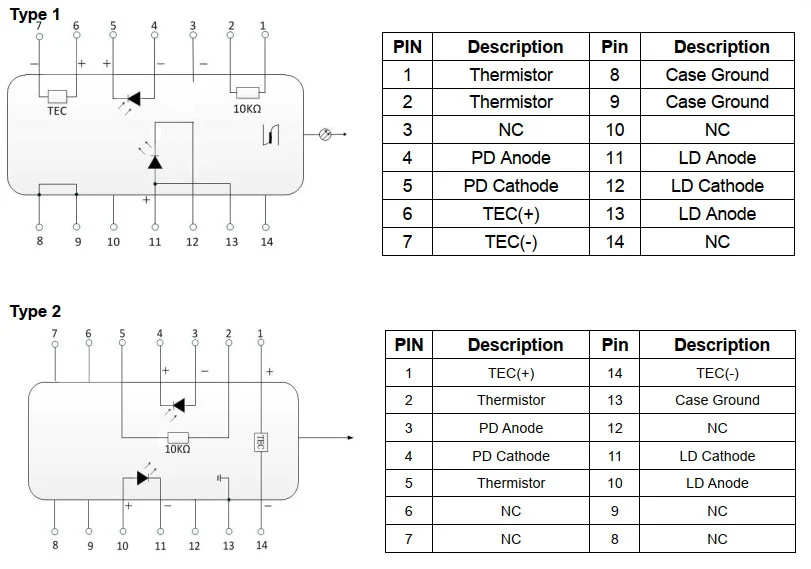

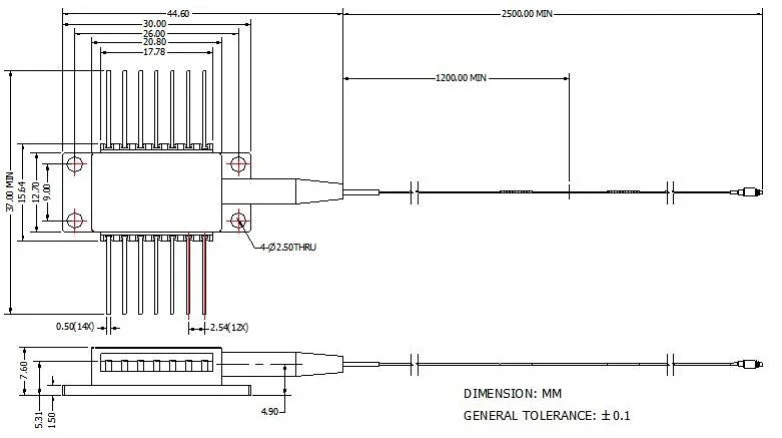

● Tööstusstandardile vastav 14-nõelaga liblikapakett;
● Sisseehitatud TEC ja optiline isolaator;
● Suure jõudlusega multikvantkaevuga (MQW) hajutatud tagasisidega (DFB) laser.
● Passiivsete komponentide tootmise testimine gaasi tuvastamiseks;
● Fibergaasi tuvastamise süsteem;
● Laserallikad.
| Parameeter | Sümbol | Seisund | Min. | Tüüp. | Max | Üksus |
| Kesklainepikkus | λc | TL=15～35℃ CW | 1652.7 | 1653.7 | 1654.7 | nm |
| Optiline väljundvõimsus | Po | CW | - | 40 | - | mW |
| LD lävivool | ITH | CW | - | 15 | 40 | mA |
| LD Edasivool | Kui | Pf = nimivõimsus | - | 300 | 400 | mA |
| Optiline isolatsioon | - | -10 < TC < +70 ℃ | 30 | - | - | dB |
| Külgrežiimi summutamise suhe | SMSR | CW | 35 | 40 | - | dB |
| Jälgige reageerimisvõimet | Im /Pf | - | - | 1 | 20 | uA/mW |
| Jälgige reageerimisvõime stabiilsust | - | - | - | - | 20% | - |
| Jälgige pimedat voolu | Id | VPD = 5V | - | - | 50 | nA |
| TEC vool | ITEC | Tcase = 75 ℃ | - | - | 2 | A |
| TEC pinge | VTEC | Tcase = 75 ℃ | - | - | 3.5 | V |
| TEC energiatarve | P | Tstg = 25 ℃ | - | - | 5 | W |
| Termistori takistus | Rth | Tcase = 75 ℃ | 9.5 | 10 | 10.5 | Kohm |
| Termistori B konstant | Bth | Tstg = 25 ℃ | - | 3900 | - | K |
| Lainepikkuse triiv (EOL) | △λ | Testitud üle 25-aastase kasutusea | - | - | ±0,1 | nm |
| Laine. Temperatuuri koefitsient | Δλ/ΔT | TEC temperatuur 15 ℃ kuni 35 ℃ | - | 0.09 | - | nm/℃ |
| Lainepikkus Voolukoefitsient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |
Kõik tooted on enne väljasaatmist testitud;
Kõikidel toodetel on 1-aastane garantii. (Pärast kvaliteedigarantii perioodi algust tuleb võtta asjakohane hooldusteenustasu.)
Hindame teie ettevõtet ja pakume kohest 7-päevast tagastuspoliitikat. (7 päeva pärast asjade kättesaamist);
Kui meie poest ostetud kaubad ei ole täiusliku kvaliteediga, st need ei tööta elektrooniliselt vastavalt tootja spetsifikatsioonidele, tagastage need meile asendamiseks või raha tagastamiseks;
Kui kaubad on defektsed, teavitage meid 3 päeva jooksul pärast kohaletoimetamist;
Kõik kaubad tuleb tagastada nende algses seisukorras, et saada raha tagasi või asendada;
Ostja vastutab kõigi tekkinud saatmiskulude eest.
K: Mis on lainepikkuse täpsus?
A: +/-0,5 nm.
K: Kas teil on muid väljundvõimsuse versioone?
V: 10mW, 15mW, 50mW.
