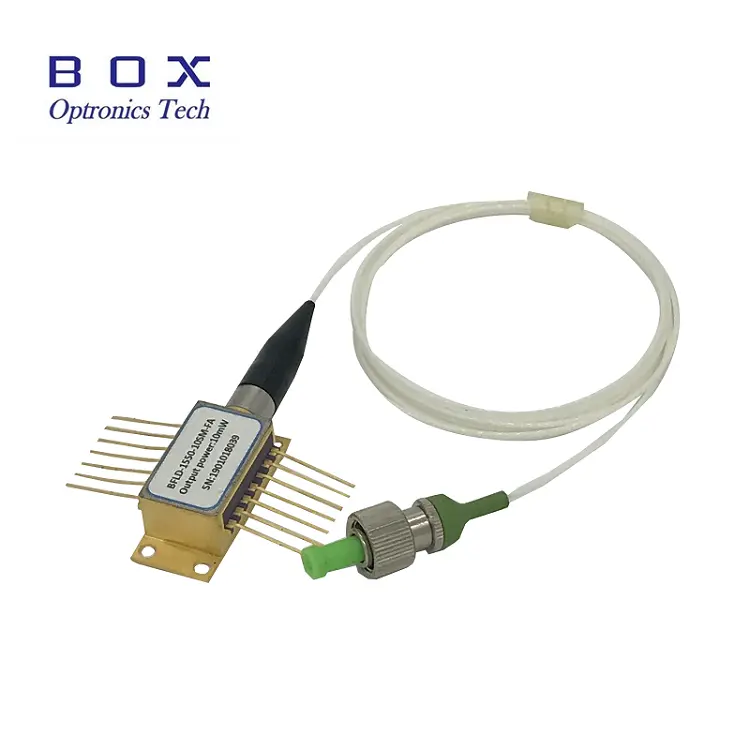

1532,68 nm 10 mW DFB laserdiood C2H2 atsetüleenituvastusmooduli jaoks on kulutõhus ja väga koherentne laserdiood. DFB laserdioodkiip on pakendatud tööstusstandardisse hermeetiliselt suletud 14 PIN-koodiga liblikapakendisse, millel on TEC, isolaator ja sisseehitatud PD.
1532,68 nm 10 mW DFB laserdiood C2h2 atsetüleenituvastusmooduli jaoks on kulutõhus ja väga koherentne laserdiood. DFB laserdioodkiip on pakendatud tööstusstandardisse hermeetiliselt suletud 14 PIN-koodiga liblikapakendisse, millel on TEC, isolaator ja sisseehitatud PD.
Suure jõudlusega mitmekvantkaevuga (MQW) hajutatud tagasisidega (DFB) laser;
Tööstusstandardi 14 PIN-koodiga liblikapakett;
Sisseehitatud TEC ja optiline isolaator.
Fiiberoptilised andurid;
Atsetüleeni tuvastamine;
Laserallikad.
| Parameeter | Sümbol | Seisund | Min. | Tüüp. | Max | Üksus |
| Kesklainepikkus | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optiline väljundvõimsus | PO | - | 10 | - | - | mW |
| Lävivool | ITH | - | - | - | 20 | mA |
| Töövool | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Spektri joonelaius | LW | - | - | 10 | MHz | |
| Laseri päripinge | VF | CW väljundvõimsus 10mW | - | - | 2.5 | V |
| Jälgige pimedat voolu | ID | - | - | - | 0.2 | uA |
| Külgrežiimi summutamise suhe | SMSR | CW | 35 | 40 | - | V |
| Optiline isolatsioon | - | 30 | - | - | dB | |
| Termistori takistus | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC vool | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC pinge | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Lainepikkuse temperatuuri koefitsient | Δλ/ΔT | TEC temperatuur 15 ℃ kuni 35 ℃ | - | 0.09 | - | nm/℃ |
| Lainepikkuse voolukoefitsient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

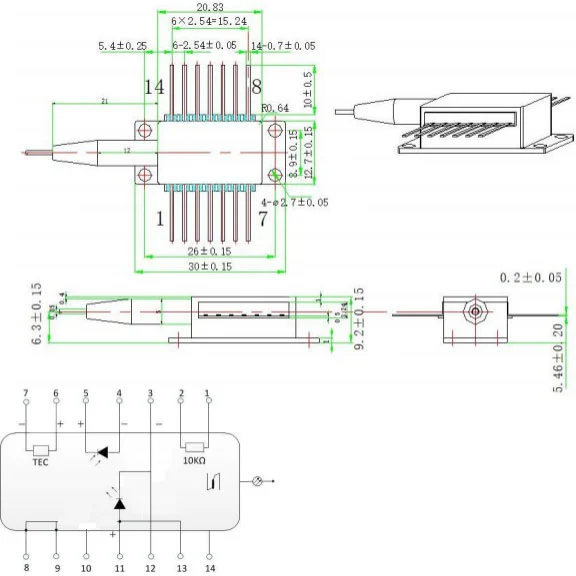

| PIN-kood | Kirjeldus | PIN-kood | Kirjeldus |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laseri anood (+) |
| 3 | LD katood (-) | 12 | Laserkatood (-) |
| 4 | PD anood (+) | 11 | Laseri anood (+) |
| 5 | PD katood (-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(–) | 8 | Case Ground |

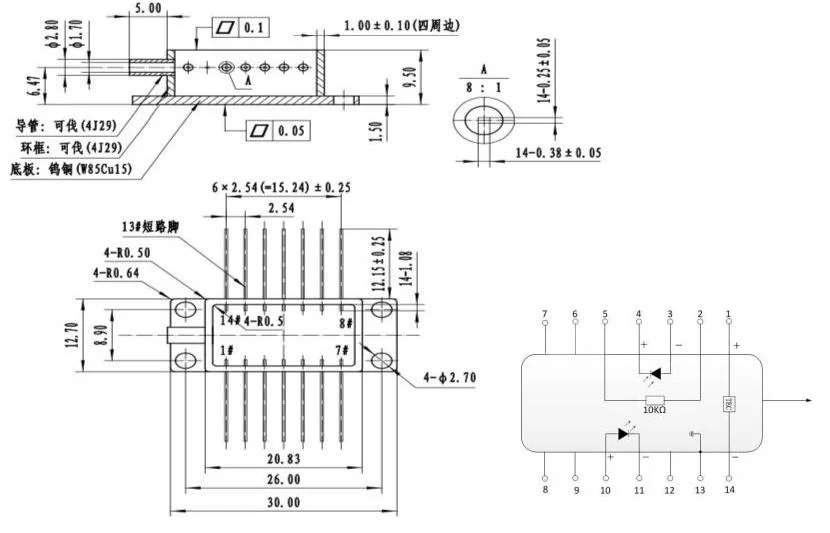

| PIN-kood | Kirjeldus | PIN-kood | Kirjeldus |
| 1 | TEC(+) | 14 | TEC(–) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD monitori anood (-) | 12 | NC |
| 4 | PD monitori katood (+) | 11 | Laserkatood (-) |
| 5 | Termistor | 10 | Laseri anood (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Kõik tooted on enne väljasaatmist testitud;
Kõikidel toodetel on 1–3-aastane garantii. (Pärast kvaliteedigarantii perioodi algust tuleb võtta asjakohane hooldusteenustasu.)
Hindame teie ettevõtet ja pakume kohest 7-päevast tagastuspoliitikat. (7 päeva pärast asjade kättesaamist);
Kui meie poest ostetud kaubad ei ole täiusliku kvaliteediga, st need ei tööta elektrooniliselt vastavalt tootja spetsifikatsioonidele, tagastage need meile asendamiseks või raha tagastamiseks;
Kui kaubad on defektsed, teavitage meid 3 päeva jooksul pärast kohaletoimetamist;
Kõik kaubad tuleb tagastada nende algses seisukorras, et saada raha tagasi või asendada;
Ostja vastutab kõigi tekkinud saatmiskulude eest.
K: Kas teil on saadaval muid lainepikkusi?
V: Pakume C- või L-riba lainepikkust.
K: Kas see saab võimsusega rohkem hakkama?
V: 20 mW üks on valikuline.
