1064nm 200mW DFB Butterfly laserdiood

1064nm 200mW DFB Butterfly Laser Diode on kitsa joonelaiusega laser joonelaiusega 100kHz ja väljundvõimsusega kuni 200mW, mida kasutatakse laialdaselt fiiberlaseri seemneallikates ja lidaris.

Saada päring

Tootekirjeldus

1064nm 200mW DFB Butterfly Laser Diode on kitsa joonelaiusega laser joonelaiusega 100kHz ja väljundvõimsusega kuni 200mW, mida kasutatakse laialdaselt fiiberlaseri seemneallikates ja lidaris.

1064nm 200mW DFB Butterfly laserdioodi omadused

200mW Kõrge väljundvõimsus;

Põllul tõestatud kõrge töökindlus;

Hi1060 SM või PM980-HP kiust pats;

14PIN Butterfly pakett;

Sisemine termoelektriline soojuspump ja monitori fotodiood;

Töökindlus:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly laserdioodi rakendused:

Laserite seemneallikas;

Spektroskoopia;

Optiline andur.

Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Min.	Max	Üksus
Maksimaalne tööpinge	V	-	2.5	V
Maksimaalne töövool	I	-	500	mA
MPD Vastupidine pinge	VMPD	-	20	V
Termoelektrilise jahuti pinge	VTEC	-	4.8	V
Termoelektriline jahuti vool	ITEC	-	1.8	A
Töökorpuse temperatuur	TC	-20	60	℃
Säilitustemperatuur	TSTG	-40	85	℃
Säilitamise niiskus	-	5	85	%RH
Elektrostaatiline lahendus (ESD)	VESD	-	500	V
Plii jootmise temperatuur	STEMP	-	260	℃
Plii jootmise aeg	AEGA		10	sek

Elektrooptilised omadused (laseri temperatuur 25 ℃):

Parameeter	Sümbol	Seisund	Min.	Tüüp.	Max	Üksus
Kesklainepikkus	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optiline väljundvõimsus	PO	TL = 25 ℃	-	200	-	mW
Lävivool	ITH	TL = 25 ℃	-	45	70	mA
Tööpinge	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Töövool	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektri laius	Δλ	-	-	0.03	-	nm

Külgrežiimi summutamise suhe	SMSR	-	-	40	-	dB
Polarisatsiooni ekstinktsioonisuhe	ER	-	18	-	-	dB
Temp. lainepikkuse koefitsient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD reageerimisvõime	IMON/POP	@-5 V eelpinge	1	-	30	μA/mW
Termistori takistus	RTH	-	9.5	10	10.5	KΩ

Optilise kiu spetsifikatsioonid:

Parameetrid	Kirjeldus
Kiu tüüp	Hi1060 või PM980
Patsi tüüp	900μm lahtine toru
Patsi pikkus	1,0±0,1 m
Ühenduse tüüp	FC/APC

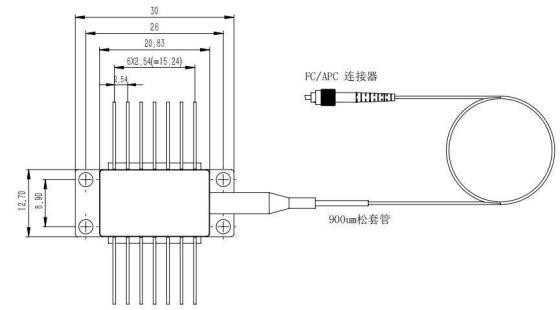

Pakendi joonis ja PIN-VÄLJA definitsioon (ühik: mm):

PIN-kood	Kirjeldus	PIN-kood	Kirjeldus
1	TEC(+)	14	TEC(–)
2	Termistor	13	Case Ground
3	PD monitori anood (-)	12	NC
4	PD monitori katood (+)	11	Laserkatood (-)
5	Termistor	10	Laseri anood (+)
6	NC	9	NC
7	NC	8	NC

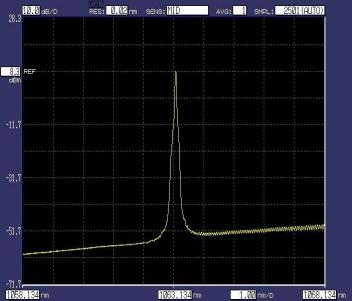

Tüüpiline optiline spekter

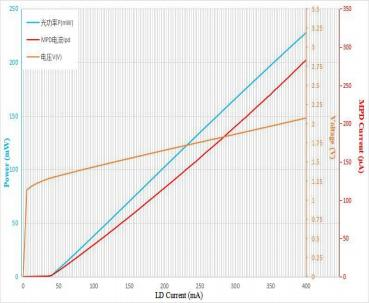

Spekter (Pop=200mW, 25℃) Valgus-voolu-pinge kõverad (25 ℃)

Tellimisinfo:

BFLD	-XXXX	-X	XX	-XX	X
Laseri tüüp	Lainepikkus	Väljundvõimsus	Kiu tüüp	Ühendus	PIN-OUT
DFB	1064: 1064 nm	2H: 200 mW	SM: Hi1060PM: PM980	FA: FC/APCOmuu	NULL: 14PIN tüüp 2 kohandatud (10PIN)

Nt: BFLD-1060-2HSM-FA (Tellimisteave: 1064 nm DFB Butterfly laserdiood 200 mW väljundvõimsusega ja SM Hi1060 kiud FC/APC pistikuga, PIN-OUT on tüüp 2).
