1030nm 200mW 100kHz DFB Butterfly laserdiood

1030nm 200mW 100KHz DFB Butterfly Laser Diode on suure võimsusega kitsa joonelaiusega DFB liblikaserdiood, mida kasutatakse laialdaselt kiudlaserite algallikana või täppisspektri mõõtmiseks.

Saada päring

Tootekirjeldus

1. Kokkuvõte:

1030 nm 200 mW 100 kHz DFB Butterfly Laser Diode on suure võimsusega kitsa joonelaiusega DFB liblikaserdiood, mida kasutatakse laialdaselt kiudlaserite algallikana või täppisspektrimõõtmiste jaoks.

2. Omadused:

• 200mW Kõrge väljundvõimsus;

• Alla 100kHz kitsas joonelaius;

• PM fiber üle 18 dB kõrge PER;

• 14 PIN-koodiga Butterfly pakett;

• Sisemine termoelektriline soojuspump ja monitori fotodiood;

• Tõestatud kõrge töökindlus.

Töökindlus:Telcordia GR-468. RoHS

3. Rakendused:

• laserite seemneallikas;

• spektroskoopia;

• Optiline andur.

4. Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Min.	Max	Üksus
LD Pöördvool	IR	-	2	V
LD Edasivool	KUI	-	500	mA
MPD Vastupidine pinge	VMPD	-	20	V
Termoelektrilise jahuti pinge	VTEC	-	4.8	V
Termoelektriline jahuti vool	ITEC	-	2.5	A
Töökorpuse temperatuur	TC	-45	70	℃
Säilitustemperatuur	TSTG	-40	85	℃
Säilitamise niiskus	-	5	85	%RH
Elektrostaatiline lahendus (ESD)	VESD	-	500	V
Plii jootmise temperatuur	STEMP	-	260	℃
Plii jootmise aeg	AEGA		10	sek

5. Elektro-optilised omadused (25 ℃ laseri temperatuur):

Parameeter	Sümbol	Seisund	Min.	Tüüp.	Max	Üksus
Kesklainepikkus	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Optiline väljundvõimsus	PO	TL = 25 ℃	-	200	-	mW
Lävivool	ITH	TL = 25 ℃	-	45	70	mA
Tööpinge	VOP	POP= 200mW (CW)	-	-	2.5	V
Töövool	Iop	POP= 200mW (CW)	-	300	500	mA
Joonelaiuse laius	Δλ	-	-	30	100	KHz
Külgrežiimi summutamise suhe	SMSR	-	-	40	-	dB
Polarisatsiooni ekstinktsioonisuhe	ER	-	18	-	-	dB
Temp. lainepikkuse koefitsient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD reageerimisvõime	IMON/POP	@-5 V eelpinge	1	-	30	μA/mW
Termistori takistus	RTH	-	9.5	10	10.5	KΩ

6. Optilise kiu spetsifikatsioonid:

Parameetrid	Kirjeldus
Kiu tüüp	PM980
Patsi tüüp	900μm lahtine toru
Patsi pikkus	1,2±0,1 m
Ühenduse tüüp	FC/APC

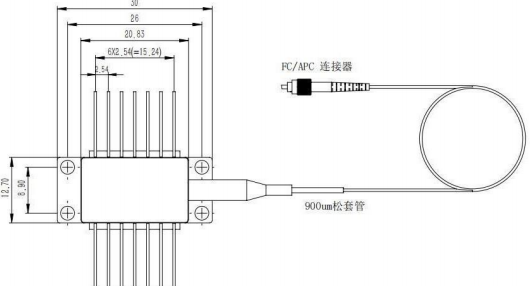

7. Paki joonise ja PIN-VÄLJANDUSE definitsioon (ühik: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tüüp 2

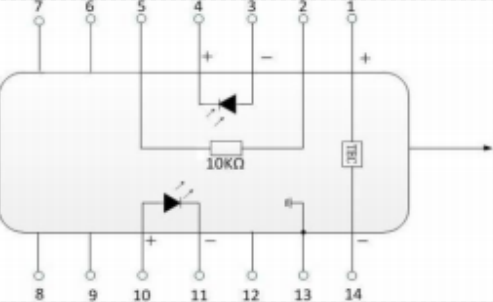

PIN-kood	Kirjeldus	PIN-kood	Kirjeldus
1	TEC(+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD monitori anood (-)	12	NC
4	PD monitori katood (+)	11	Laserkatood (-)
5	Termistor	10	Laseri anood (+)
6	NC	9	NC
7	NC	8	NC
